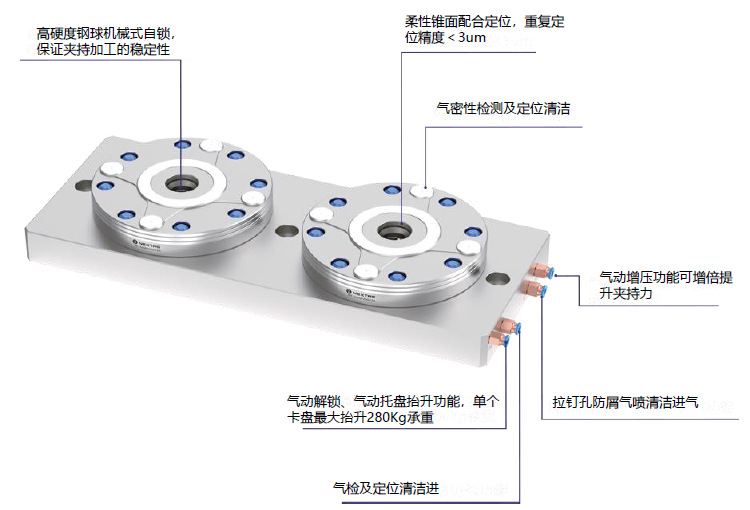

功能特點

———————————————————————————————————————————————————————

● 機械自鎖夾緊力結構，保證了加工穩定性，解鎖方式帶氣動解鎖及液壓解鎖，拆裝便捷。

● 夾具重復定位精度<5um，可設設定機械坐標零點中心，實現調機“不取零位一鍵啟動”高效作業。

● 卡盤帶氣密性檢測、氣動清潔功能，強力增壓，可高效應用自動化、重切削加工夾持應用。

● 卡盤重復定位精度高，子夾具可實現離線裝夾，快換模式，提高機床動率。

● 標準化模塊設計，子夾具可通用性擴展柔性應對零件使用。

● 殼體類零件加工時，可柔性選擇毛壞按鎖拉釘，拉釘可與卡盤夾持固定零件切削加工

適用領域

———————————————————————————————————————————————————————

● CNC加工中心、銑床、車床、磨床等設備均可應用。

技術參數

———————————————————————————————————————————————————————

● 重復定位精度:<0.003mm

● 夾持力:>30000N

● 解鎖氣壓: 0.5MPa~0.8MPa

● 解鎖托舉抬升承重: 280Kg

● 夾持負載: 800Kg

● 材質: 馬氏體不銹鋼

● 拉釘接口帶強力氣噴自動清潔功能

● 定位基準面自帶清潔、氣密性檢測
