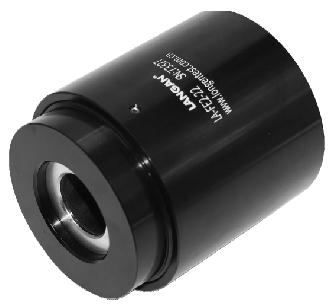

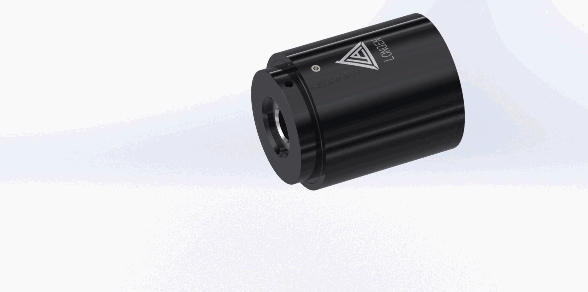

LA-FE 系列快速連接器，用于對直管，軟管和外螺紋部件的壓力和氣密性測試。它利用彈性密封的原理，可密封圓形或粗糙的表面，也可以適用于較大公差范圍的測試件。氣動驅動可應用于自動化測試。

LA-FE 快速連接器不會對測試件產生損傷或損壞。特殊的雙位快速連接器可按需提供，用來密封兩個距離很近的端口（見附圖1，特殊類型）；以及專門密封橡膠及其他材質軟管的特殊快速連接器（見附圖2）

技術參數

———————————————————————————————————————————————————————

【工作壓力】入口B：從真空至最高 35 bar，其他壓力范圍可按需提供。當應用在受壓環境下時，該 LA-FE 快速連接器必須被一個固定裝置所固定，僅對于真空應用環境下，不需要固定裝置，對工作壓力在10 bar以上的情況來說，推薦用聚氨酯(urethane)密封件，控制壓力必須相應地增加，比如說使用一個控制壓力的調壓器。

【操作壓力】入口P：4至 12 bar 潔凈壓縮空氣，帶控制壓力的調壓器，液壓達 42 bar。

【泄 露 率】 10^-3 mbar·l/s (10^-4 Pa·m³/s)

【工作溫度】 +5℃ ～ +80℃

【機體材料】殼體，活塞和墊圈為鋁質合金。

【密封材料】主密封件和 O 形圈采用丁腈橡膠（NBR）材質。可選用聚氨酯（Urethane）密封件用于磨損較大的應用環境。

【測試步驟】用固定夾具將快速連接器固定好；將測試件插入快速連接器，施加控制氣源，快速連接器密封連接完成，施加測試壓力。斷開連接時，先釋放測試壓，后釋放控制壓。將快速連接器移開。

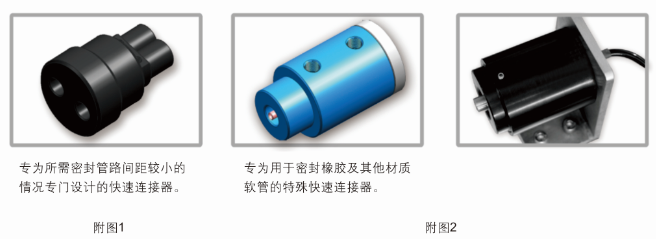

LA-FE 型快速連接器的特殊形式

———————————————————————————————————————————————————————

以下為 LA-FE 快速連接器的幾種特殊型式，如標準型不能滿足您的使用要求，我們將為您提供專屬解決方案，歡迎咨詢。

———————————————————————————————————————————————————————
